可穿戴运动捕捉系统和三维步态分析仪

暂无价格
收藏
  • 产品说明
  • 产品参数

Tech MCS是一套基于微型惯性传感器技术设计开发的全无线运动捕捉系统,广泛应用于康复医疗、生物医学、体育竞技、工效评估等研究领域。

精确、无线、便携、操作简便是本系统的核心,所有的信号可自动存储于系统的微型存储器内,不受时间、空间及场所的限制,尤其适合于户外运动的监测。



性能特点



16通道的同步信号传输

易于穿戴

全无线

不受运动遮挡和环境因素的影响

数据可通过蓝牙实时传输或存储在微型存储器






应用领域





        人体运动分析

完美替代复杂而昂贵的光学采集系统

可穿戴技术,对活动毫无影响

适合于室内外的所有活动环境



虚拟现实和动画

可穿戴技术和人机接口的完美结合

信号的实时处理使得人机交互更为直接





机器人设计和制造

多联配置的便捷式通讯管理

开放SDK,方便用户进行自定义设计








技术参数



Tech IMU 传感器

undefinedOslash; 即插即用型设计

undefinedOslash; 小型、紧凑、低功耗设计

undefinedOslash; 整合3种类型传感器(3D加速度计,陀螺仪、磁力计)

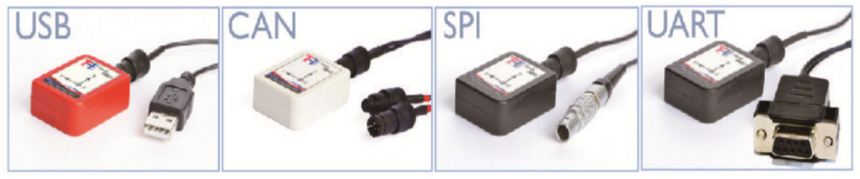

undefinedOslash; 4种输出接口设计(USBCANSPIUART

undefinedOslash; 内置校准系统,消除因温度改变等因素引起的误差

undefinedOslash; 特有的抖动消除功能,避免人体局部震颤(如:帕金森氏病)对结果的影响

采集频率由之前200hz提升到500hz,全球独有的高采样率。另外新产品改进像wifi传输,更大的电池电量延长使用时间等。







性能指标

量程

单位

供应电压

3.3-4.0

VDC

消耗电流

70

mA

体积

11*26*36

mm

重量

10

g

采样率

500

Hz

精度

静态(0.7 o RMS),动态(1.0 o RMS)

特定参数

陀螺仪

量程

±2000(34.9)

o/s(rad/s)

分辨率

0.06

o/s

加速度传感器

量程

±4,8,16(39.22-156.88)

G(m/s2

分辨率

0.122

mg

磁力计

量程

±8.1(810)

gauss(μT)

分辨率

0.092

μT

Tech Hub信号采集器



undefinedOslash; 最大支持16通道

undefinedOslash; 通过蓝牙技术将数据实时传输至计算机

undefinedOslash; 触发装置实现与其它设备采集信号的同步

undefinedOslash; 16G的微存储器实现数据的实时存储




































Tech MCS Studio工作站可同步接收和处理来自Tech IMU的信号。通过专业的分析软件,帮助用户实现对数据的实时采集和分析。该系统兼容Windows XP,VistaWin7系统。


性能指标

量程

单位

供应电压

3.3-4.0

VDC

消耗电流

70

mA

体积

11*26*36

mm

重量

10

g

采样率

500

Hz

精度

静态(0.7 o RMS),动态(1.0 o RMS)

特定参数

陀螺仪

量程

±2000(34.9)

o/s(rad/s)

分辨率

0.06

o/s

加速度传感器

量程

±4,8,16(39.22-156.88)

G(m/s2

分辨率

0.122

mg

磁力计

量程

±8.1(810)

gauss(μT)

分辨率

0.092

μT
